Az RG223 egy gyakran használt koaxiális kábel, amelyet széles körben használnak különféle RF és videó átviteli rendszerekben. Ez a cikk részletes elemzést ad az RG223 koaxiális kábel hagyományos paramétereiről, beleértve a fizikai jellemzőket, az elektromos teljesítményt, az alkalmazási területeket és a kiválasztási módszereket, csak referenciaként.
一, Fizikai jellemzők
1. Szerkezet
Központi vezető: jellemzően tömör rézhuzal, körülbelül 0,81 mm átmérőjű.
Szigetelőréteg: általában politetrafluoretilénből (PTFE) vagy polietilénből (PE) készül, vastagsága kb. 1,88 mm.
Árnyékoló réteg: általában szőtt rézháló, amelynek szövési sűrűsége körülbelül 95%.
Külső burkolat: általában polivinil-kloridból (PVC) készül, vastagsága körülbelül 1,02 mm.
2. Méret
Külső átmérő: körülbelül 5,08 mm (0,200 hüvelyk).
Belső átmérő: körülbelül 2,08 mm (0,082 hüvelyk).
3. Huzal átmérője
Központi vezető: 22 AWG.
Árnyékoló réteg: szőtt rézháló körülbelül 95%-os szövési sűrűséggel.
2, elektromos teljesítmény
1. Jellegzetes impedancia
50 ohm: Az RG223 kábel jellemző impedanciája 50 ohm, amely a legtöbb RF és videó átviteli alkalmazáshoz alkalmas.
2. Csillapítás
Alacsony csillapítás: Az RG223 kábel csillapítása alacsony a magas frekvencia tartományban. Például 100 MHz-en a csillapítás körülbelül 0,22 dB/m; 1000 MHz-en a csillapítás körülbelül 0,67 dB/m.
3. Beillesztési veszteség
Alacsony beillesztési veszteség: Az RG223 kábelnek alacsony a beillesztési vesztesége, ami segít megőrizni a jel integritását és az átviteli hatékonyságot.
4. Feszültség állóhullám-arány (VSWR)
Az alacsony VSWR-rel rendelkező RG223 kábel feszültségének állóhullám-aránya általában kisebb, mint 1,2:1, ami jó illeszkedési teljesítményt jelez.
5. Árnyékoló hatás
Magas árnyékoló hatás: A szőtt rézháló árnyékoló rétege jó elektromágneses interferencia (EMI) és rádiófrekvenciás interferencia (RFI) árnyékolást biztosít.
3, Környezeti alkalmazkodóképesség
1. Hőmérséklet tartomány
Széles hőmérsékletű kialakítás: Egyes RG223 kábelek általában -40 °C és 85 °C közötti hőmérsékleti tartományban működnek, és különböző környezeti feltételekhez alkalmasak.
2. Védettségi szint
Magas védelmi szint: A külső burkolat általában PVC anyagból készül, amely bizonyos nedvesség---, por- és kopásálló-tulajdonságokkal rendelkezik.
3. Mechanikai szilárdság
Jó mechanikai szilárdság: A szőtt rézháló árnyékoló rétege és a masszív külső köpeny jó mechanikai szilárdságúvá teszi az RG223 kábelt, és alkalmas különféle környezetekben való használatra.
4, Kiválasztási módszer
1. Értékelje a pályázati követelményeket
Átviteli távolság: Válassza ki a megfelelő kábelhosszt az alkalmazás tényleges átviteli távolsága alapján. Az RG223 kábel közepes és rövid távolságokon történő jelátvitelre alkalmas.
Frekvencia tartomány: Válassza ki a megfelelő kábelt a jel frekvenciatartománya alapján. Az RG223 kábel a 100 MHz-től 1000 MHz-ig terjedő frekvenciatartományra alkalmas.
Környezeti feltételek: Válassza ki a megfelelő kábeleket olyan tényezők alapján, mint a hőmérséklet, páratartalom és rezgés a telepítési környezetben. Például válasszon magas-hőmérsékletálló kábeleket a magas hőmérsékletű környezetekhez és vízálló kábeleket nedves környezetekhez.
2. Válassza ki a megfelelő csatlakozót

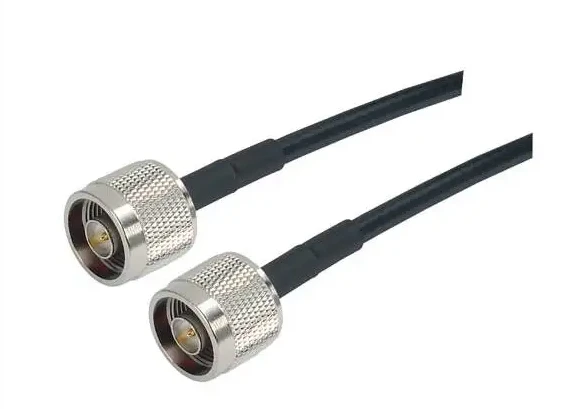

Az RG223 kábelek általában BNC és SMA csatlakozókat használnak az eszközzel való kompatibilitás biztosítása érdekében. A nagyobb frekvenciát és nagyobb teljesítményt igénylő alkalmazásokban N- típusú csatlakozók választhatók.
3. Ellenőrizze az elektromos teljesítményt
Impedancia, csillapítás, beillesztési veszteség, VSWR: Válasszon kiváló elektromos teljesítményű kábeleket a jelátvitel stabilitásának és megbízhatóságának biztosítása érdekében.
4. Vegye figyelembe a környezeti alkalmazkodóképességet
Hőmérséklet-tartomány, védelmi szint, mechanikai szilárdság: Válasszon olyan kábeleket, amelyek stabilan működnek a gyakorlati alkalmazási környezetben.
